VIA-Messung: Digitale Vor-Ort-Messung

VIA-Messung unterstützt bei der einfachen und schnellen Erfassung von Maßen im Verkehrsraum mithilfe von Augmented Reality (AR). Die App wurde speziell für die ad-hoc-Erhebung vor Ort entwickelt und ermöglicht es, Breiten, Höhen, Flächen und weitere Dimensionen unkompliziert direkt mit dem Smartphone zu erfassen.

Einsatzbereiche und Funktionen

Die App dient der unkomplizierten Erfassung von Verkehrsanlagen im öffentlichen Raum, wie zum Beispiel:

Gehweg- und Fahrbahnbreiten
Querschnitte im Straßenraum
Bordstein- und Barrierehöhen
Abstände und Dimensionen im Straßenraum
rechteckige, kreisförmige und polygonale Flächen
Flächeninhalte, Umfangsmaße, Seitenlängen und Durchmesser

Dafür stehen verschiedene Messmodi zur Verfügung:

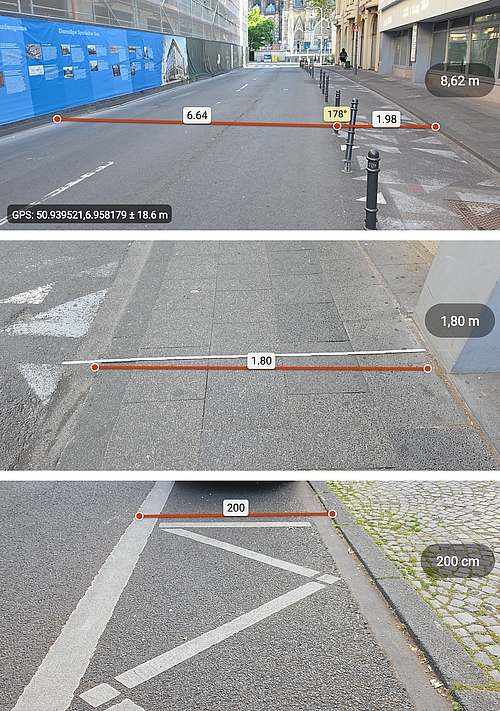

Breitenmessung frei für flexible Linienmessungen
Breitenmessung Querschnitt mit gerader 180°-Führung nach dem zweiten Messpunkt

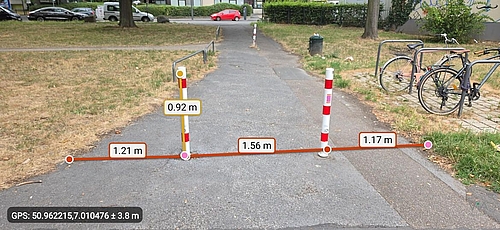

Höhenmessung für vertikale Maße

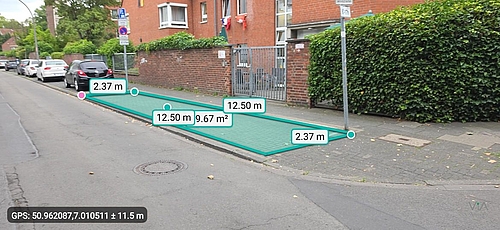

Flächenmessung Rechteck mit 3-Punkt-Logik

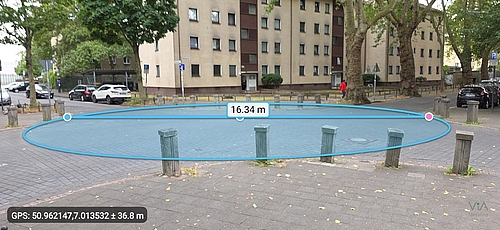

Flächenmessung Kreis mit Durchmesser, Umfang und Fläche

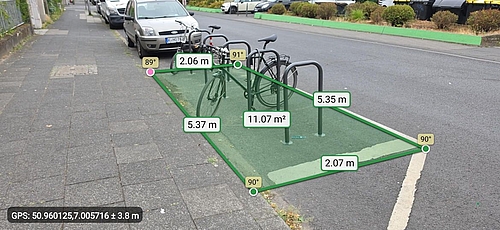

Flächenmessung Polygon mit Fläche, Umfang und Seitenlängen

Die Bedienung wurde für den Einsatz im Straßenraum optimiert. Dazu gehören ein Zwei-Finger-Zoom in der AR-Ansicht, eine ein- und ausblendbare Winkelanzeige, ein erweitertes Snapping auf bestehende Messpunkte sowie farblich unterscheidbare Messarten. Startmesspunkte werden hell pink hervorgehoben, sodass Messverläufe besser nachvollziehbar bleiben.

Für die Dokumentation speichert die App je Aufnahme zwei Fotos im Ordner DCIM/VIA-Messungsfotos:

ein Foto mit Mess-Overlay (_M)
ein Foto ohne Mess-Overlay (_N)

Beide Fotos können an ODK übergeben werden. Zusätzlich wurde die ODK-Rückgabe um neue Messwerte und Decimal-Einzelwerte erweitert.

Technologie und Genauigkeit

Die Messung erfolgt kamerabasiert mithilfe von Googles ARCore.

Wichtiger Hinweis zur Messgenauigkeit:
Bei VIA-Messung handelt es sich um ein Tool für die schnelle Ad-hoc-Erfassung, nicht um eine amtliche Vermessungs-App. Die Präzision hängt vom verwendeten Endgerät, den Lichtverhältnissen, der Oberflächenstruktur und der Qualität der AR-Erfassung ab.

Aus der Praxis: Unsere Tests zeigen, dass moderne Geräte für den Zweck der Straßenraummessung eine sehr gute Orientierung und hinreichende Genauigkeit liefern. Bei Testmessungen wurde ein 2-Meter-Zollstock auf dem Boden stabil mit Werten zwischen 2,00 m und 2,01 m erfasst. Je hochwertiger die Sensorik des Geräts, desto präziser ist in der Regel das Ergebnis.

Zugang und Voraussetzungen

Die Nutzung der App ist ausschließlich für Mitarbeitende des Planungsbüros VIA eG sowie berechtigte Akteure vorgesehen. Dazu zählen insbesondere Verwaltungen des Bundes, der Länder, Kreise und Kommunen.

Download via Google Play Store

Freischaltung:
Nach der Installation kann der benötigte Freischaltcode direkt über die App-Startseite angefordert werden. Sollten Sie auf dem Smartphone keinen Zugriff auf Ihre dienstliche E-Mail-Adresse haben, schreiben Sie uns direkt an:

viakoeln@viakoeln.de

Bitte verwenden Sie dabei wortwörtlich folgenden Betreff:

“Freischaltcode für VIA-Messung”

Systemvoraussetzungen:
Erforderlich ist ein kompatibles Android-Gerät mit Kamera, das die Google Play Services for AR unterstützt.
